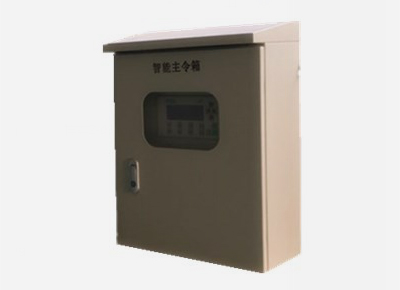

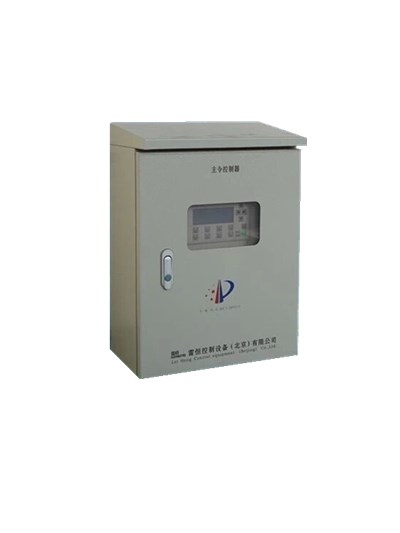

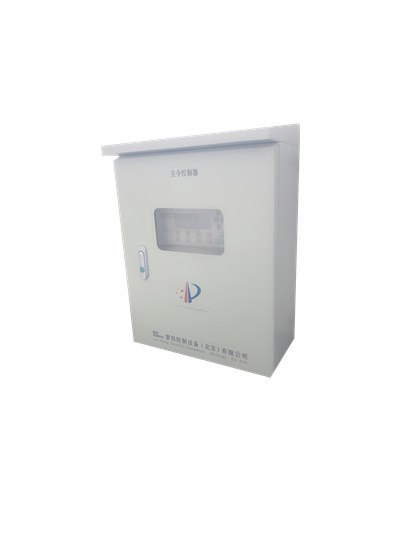

LHZNLK主令控制器

LHZNLK智能主令控制器,是我公司经过数年努力而研制成功的一种新型主令控制器。利用可编程序控制器( PLC )、操作员界面和绝对型旋转编码器等高科技产品，采用数据检测分析和程序控制技术从本质上改变了LK 系列老式凸轮主令控制器的工作原理，成为LK系列主令控制器的更新换代产品。广泛应用于冶金、石灰、煤炭、水泥等行业。

LHZNLK智能主令控制器，是一 种新型的主令控制器 ,它具有如下优点:运行可靠、响应速度快、分辨率高、调整方便等优点，可方便的编程,实现复杂的控制,满足各种工况的需求。

安全可靠的性能

LHZNLK系列数控智能主令控制器具有运行可靠、响应速度快、分辨率高、调整简捷、可在运行中调整、全数字显示、抗干扰能力强、多种保护功能、可远程通讯等优点。

●运行可靠：该主令由先进、可靠的可编程序控制器( PLC )与绝对型旋转编码器组成 ，通过旋转编码器产生的位置码实现对现场物体位移的检测，然后经PLC 译码、运算、分析，产生不同的控制信号和各种保护输出。老式主令控制器由凸轮和触点组成，其中触点部分故障较多，调整相当麻烦。而该主令设计思想是用弱电控制强电，用程序逻辑代替机械凸轮的动作，以无触点代替有触点。这样就避免了许多机械故障，从而大大提高了主令控制器运行的可靠性，其故障率几乎为零。

●响应速度快：该主令由于采用了可编程序控制器进行控制，因此其响应速度相当快，其响应速度可达微秒级。

●分辨率高：该主令的分辨率可以达到毫米级，精确度相当高，能够适应需要精确定位和精确限位控制的场合。而老式主令采用凸轮闭合、断开触点，其精度很低，不能满足自动控制过程中精确控制的要求。

●调整简捷：该主令的调整无需任何工具，仅需对操作员界面进行操作，即可达到调整的目的。熟练的操作者只需几秒钟即可完成，与老式主令相比，可以节约时间，减少劳动强度，从而提高经济效益。

●可在运行中调整：该主令可在设备运行状态中进行调整，设备不必停车即可对控制信号的输出位置通过操作员界面进行调整。

●全数字显示：在被控物运行期间可以方便的观察出气所处的位置。同时可输出标准的4 ~ 20mA信号(选件)。

●抗干扰能力强：该主令采用了绝对型编码器，被控设备的每一位置对应唯一 的码值 ，即使某一时刻受到强的干扰，下一 时刻绝对型编码器仍能自动把码值纠正过来，不会因丢码而造成控制点的误输出。

●多种报警保护功能：该主令设有溜车故障保护、零速故障保护 (卷扬系统故障保护)和运行信号失常等报警保护。

●可远程通讯：该主令可进行远程通讯，可以直接和其它控制系统(如： PLC系统、 工业控制网络系统)相连接，用来显示被控设备的实时位置。

●启动、制动平稳，不对设备产生冲击，延长设备寿命。

●良好的节能效果，可提高系统运行效率。

●低速运行平稳，有利于检修。

●自动化程度高，操作简单，降低操作，人员劳动强度。

●操作方便：所有操作均中文提示，简单方便。

●良好的打展性：系统的开关量输入、输出点，模拟量输入、输出点可任意扩展，方便实现对系统的控制。

合理完善的工作原理

当被控设备工作时，被控设备通过现场变送单元的传动机构带动编码器一起工作。 编码器将被控设备的位移转化成格雷码(其转化精度视现场需要而定)发送到可编程序控制器( PLC )的输入端，PLC将采集到的格雷码进行译码、累加、计算等运算处理，并将被控设备的位移通过操作员界面TD400C的“当前位”显示出来，同时把"当前位”与TD400C中的各 可调设定参数相比较，在满足设定条件时发出相应的控制信号，从而实现被控设备的精确定位。*实时检测判断是否有溜车故障和采集故障，当有故障出现时，提供停车信号，并TD400C提示故障报警，记录报警时间及报警种类，实施报警保护，避免重大事故。
