产品简介 / Introduction

采用压缩空气直接从取压传感元件内部定时吹扫清理，保证及时、快速，强力，脉冲式清除，堵塞不残留。吹扫时间和吹扫频度均可由用户自由设定(建议在基本设定值附近(正常状况一天次就能够保证效果) ，不建议过渡吹扫，例如一一个小时一次，那样就要检查传感器的工作状况) ，适应不同工艺环节和工况的应用。吹扫装置在自动工作的状态下，允许用户随时通过盘面按扭切换到手动模式进行人工启动吹扫。

工作原理

本吹扫装置由智能控制PLC及触摸屏、电磁阀、空气管路组成，安装位置位于流量计通往差压变送器的气路通道上。在绝大部分时间(也就是非吹扫状态) ，本装置保证流量计引压管对差压变送器的直通。当吹扫时刻到来，控制器首先关闭差压变送器引压阀通往引压管路的气路，然后打开吹扫电磁阀，将高压的压缩空气通往流量计，压缩空气把流量计引压管路内的沉积物瞬时吹扫干净，实现从而达到预防堵塞的目的。

系统组成

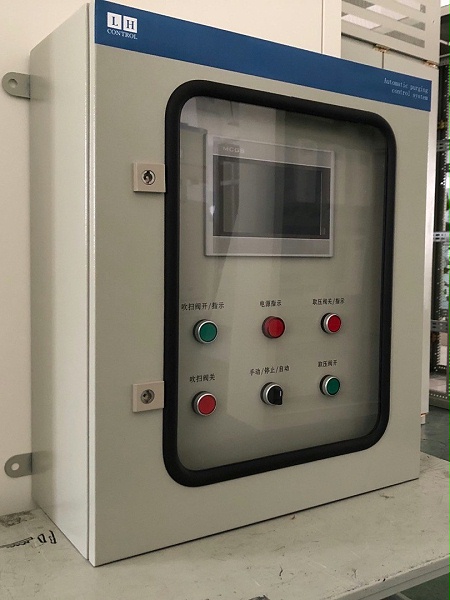

● 吹扫阀开、关按钮	● 变送器取压阀开、关按钮
● 咬送器取压阀开指示灯	● 箱体供电指示灯
● 手动、自动控制模式转换开关	● 吹扫阀开指示灯
● 吹扫阀及变送器取压阀电磁阀	● PLC及触摸屏

控制过程

控制模式有手动控制与自动控制两种方式，生产过程中可随时进行手动、自动控制模式转换。

手动控制方式
●将箱体转换开关切换到手动位置，通过箱体按钮控制变送器取压阀、吹扫阀进行吹扫动作。

●将箱体转换开关切换到自动位置，通过触摸屏选择手动模式，手动操作按钮控制变送器取压阀、吹扫阀进行吹扫动作。
自动控制方式
●将箱体转换开关切换到自动位置，通过触摸屏选择自动模式，设定自动吹扫间隔时间、变送器取压阀关闭延时时间、吹扫阀打开吹扫时间、吹扫结束延时开变送器取压阀时间等参数。

●通过单击箱体触摸屏自动吹扫开始按钮操作进行自动吹扫动作，自动吹扫过程中可单击自动吹扫结束按钮结束自动吹扫。

使用事项

气体要求	●5~ 8kgf/c π吹扫气，无油、无水、无尘 ●在吹扫时，压缩空气的压力如果下降，不得低于4kgf/c m
工艺管线的尺寸	●如果测量管线自动吹扫器到取压口的距离少于10米，管线尺寸为1/2英寸 ●如果测量管线自动吹扫器到取压口的距离在10~20米，管线尺寸为3/4英寸 ●如果测量管线自动吹扫器到取压口的距离大于20米，管线尺寸为1英寸
吹扫频率	●取决于介质中的杂质程度
吹扫时间	●取决于取压器的结构、管线的长度、管线的路线 ●每次-般不超过5秒，时间不能太长，否则对变送器产生干扰。
电源	交流220V ， 0.5A。允许电压波动10%。
安装方式	壁挂
箱体尺寸	外形尺寸:800mm(高)x600mm(宽)x200mm(深)
